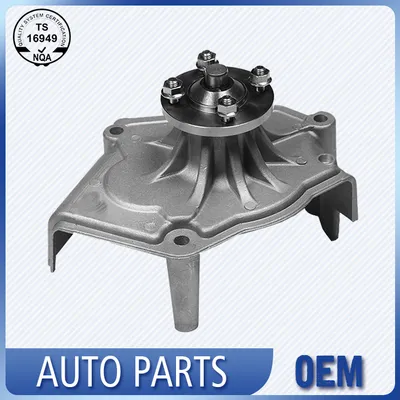

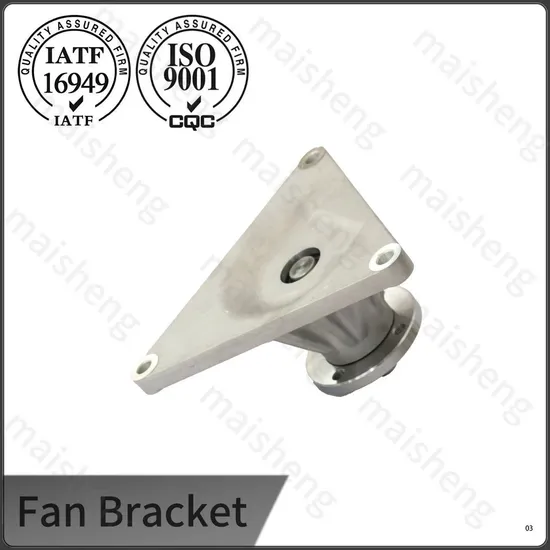

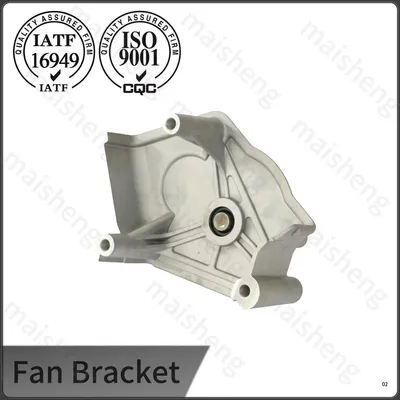

Giá đỡ quạt làm mát động cơ xe thương mại

Giá đỡ quạt làm mát động cơ xe thương mại là thành phần cấu trúc cốt lõi hỗ trợ hệ thống làm mát động cơ của xe thương mại. Được sản xuất chuyên nghiệp cho các tình huống xe kỹ thuật và đội xe, Giá đỡ quạt xe thương mại này ổn định hoạt động của quạt làm mát, giải quyết các vấn đề về độ lệch và rung của quạt do rung động lái xe trong thời gian dài và đảm bảo tản nhiệt động cơ liên tục và hiệu quả.

Tính toàn vẹn của vật liệu và vật đúc

Thân giá đỡ được đúc từ loại sắt dẻo có độ bền cao phù hợp với GJS-500-7, kết hợp độ bền kéo tối thiểu 500 MPa với độ giãn dài trên 7%. Cấu trúc than chì hình cầu đóng vai trò như một chất chống nứt tự nhiên, hấp thụ các dao động xoắn truyền từ khối động cơ và cụm ly hợp quạt. Mỗi lần tan chảy được xử lý bằng hợp kim ferrosilicon magie để tạo thành nốt trước khi đổ vào khuôn cát liên kết nhựa, và mẫu quang phổ lấy từ muôi xác nhận rằng mức carbon, silicon và magie nằm trong phạm vi kiểm soát chặt chẽ. Vật đúc trải qua chu trình ủ ferritizing ở 720 độ C để giảm sự thay đổi độ cứng trên toàn bộ chi tiết và cải thiện khả năng gia công trong khi vẫn giữ độ giãn dài đủ cao để chịu được các xung quá tải thường xuyên.

Ưu điểm về kết cấu

Áp dụng cấu trúc gia cố được tối ưu hóa và quy trình tạo hình tích hợp, Giá đỡ quạt cho xe thương mại của chúng tôi tránh được biến dạng cấu trúc và hư hỏng do mỏi khi sử dụng lâu dài. Giá đỡ quạt xe thương mại này có các lỗ lắp tiêu chuẩn và dung sai kích thước chính xác, khớp hoàn hảo với vị trí lắp đặt ban đầu để thực hiện thay thế liền mạch.

Độ chính xác gia công và lắp ráp

Các tính năng được gia công bao gồm lỗ của thân ổ trục, mặt lắp ròng rọc và vị trí chốt chốt, tất cả đều được hoàn thiện trong một bộ cố định duy nhất trên trung tâm gia công nằm ngang. Độ trụ của lỗ khoan được giữ trong phạm vi 0,015 mm, được kiểm tra bằng máy đo không khí chính xác ghi lại dữ liệu độ tròn ở ba vị trí thẳng đứng dọc theo mỗi lỗ khoan. Mẫu lỗ bu lông được xác minh dựa trên tấm chính đại diện cho giao diện nắp trước của động cơ, đảm bảo rằng trục quạt vẫn cách đường tâm trục khuỷu trong vòng 0,2 mm sau khi lắp đặt. Độ sâu ren và đường kính bước được xác nhận bằng đồng hồ đo đi/không đi trước khi giá đỡ di chuyển đến trạm lắp ráp nơi ổ trục và phốt được ép dưới áp suất thủy lực được kiểm soát.

Hiệu suất sản phẩm

Thích ứng với môi trường làm việc chịu tải nặng, nhiệt độ cao và gập ghềnh, Giá đỡ quạt làm mát động cơ xe thương mại có độ cứng kết cấu và khả năng chống rung tuyệt vời. Giá đỡ quạt xe thương mại này duy trì độ chính xác lắp ráp chính xác trong điều kiện khởi động thường xuyên và lái xe đường dài, giảm hiệu quả tỷ lệ hỏng hóc hệ thống làm mát và mất thời gian ngừng hoạt động của xe.

Hơn Khuôn khung quạt xe thương mại

Tiêu chuẩn chất lượng

Mỗi Giá đỡ quạt làm mát động cơ xe thương mại đều tuân thủ các tiêu chuẩn sản xuất của ngành và trải qua quá trình kiểm tra kích thước nghiêm ngặt và kiểm tra độ ổn định cấu trúc trước khi giao hàng. Giá đỡ quạt xe thương mại này tập trung vào độ bền tổng thể, đáp ứng nhu cầu vận hành lâu dài của các loại xe thương mại hạng nhẹ, trung bình và hạng nặng để bảo trì đội xe và thay thế hàng loạt.

Xác nhận độ bền và quan sát hiện trường

Mẫu đại diện từ mỗi lô sản xuất được gắn trên giàn thử nghiệm mô phỏng mô-đun làm mát đã được lắp ráp hoàn chỉnh, sau đó được quét tần số theo từng bước từ 30 Hz đến 300 Hz với gia tốc 2g. Tần số cộng hưởng được ánh xạ và so sánh với mô hình thiết kế để xác nhận rằng giá đỡ không khuếch đại các lệnh kích hoạt động cơ đã biết. Độ bền lâu dài chạy ở nhiệt độ môi trường 85 độ C và tốc độ quạt 4000 vòng/phút liên tục trong 600 giờ dẫn đến tốc độ phát triển của vòng bi dưới 0,03 mm, được đo bằng chỉ báo quay số ở trục quạt. Các thử nghiệm của đội xe trên các xe tải giao hàng trong khu vực đã tích lũy được hơn 500.000 km đường cao tốc hỗn hợp và đường công trường với số lần thay thế khung bằng 0, hỗ trợ tuổi thọ B10 được tính toán vượt quá 800.000 km cho phổ tải được thử nghiệm.

Nền tảng sản xuất và truy xuất nguồn gốc

Dây chuyền sản xuất nằm trong một nhà máy được chứng nhận IATF 16949 chuyên về các thành phần sắt và nhôm ô tô trong hơn 25 năm. Mỗi lô sắt dẻo được gắn thẻ số nhiệt liên quan đến báo cáo của máy quang phổ, nhật ký thuộc tính cát và biểu đồ lò ủ. Giá đỡ được gia công mang mã nối tiếp được khắc bằng laser liên kết với báo cáo của máy đo tọa độ, đường cong lắp ổ trục và bảng kiểm tra cuối cùng. Đối với các khách hàng của đội OEM, khả năng truy xuất nguồn gốc này hỗ trợ việc gửi PPAP cấp 3 hoàn chỉnh và cho phép ngăn chặn nhanh chóng trong trường hợp hiếm hoi liên quan đến hiện trường. Phòng công cụ trong nhà duy trì tất cả các mẫu đúc và bộ đồ gá, đảm bảo tính nhất quán của đơn hàng lặp lại và sửa đổi thiết kế nhanh chóng cho các chương trình động cơ mới.

Câu hỏi thường gặp

1. Giá đỡ quạt xe thương mại là gì?

Trả lời: Giá đỡ quạt xe thương mại là bộ phận hỗ trợ đúc hạng nặng phù hợp với xe tải hạng trung và hạng nặng, xe khách, phương tiện vận tải kỹ thuật và động cơ diesel thương mại. Nó được sử dụng để lắp đặt quạt làm mát, ly hợp quạt, ròng rọc căng và ròng rọc truyền động, cố định toàn bộ cụm quạt làm mát, duy trì độ đồng tâm quay và chịu rung động liên tục do động cơ hoạt động ở tải cao.

2. Những tín hiệu bất thường nào cho thấy giá đỡ quạt của xe thương mại bị hỏng?

A: Có tiếng ồn rung kim loại rõ ràng ở phía trước động cơ khi tăng tốc hoặc leo dốc; quạt rung mạnh ở tốc độ cao; thường xuyên bị lệch và nứt đai truyền động; nhiệt độ nước cao liên tục khi lái xe đầy tải; cụm quạt lỏng lẻo với khe hở xoay có thể nhìn thấy được.
