Tấm van hợp kim nhôm

Được chế tạo để phù hợp với nhu cầu lắp ráp động cơ đa dạng, tấm van hợp kim nhôm của chúng tôi trải qua quá trình xử lý ủ tiêu chuẩn để nâng cấp độ cứng kết cấu chống lại sự dao động áp suất thường xuyên. Bề mặt hoàn thiện mịn màng giúp loại bỏ các vệt có thể gây hại cho các bộ phận bên trong trong quá trình chuyển động tịnh tiến. Nhà máy của chúng tôi tiến hành xác minh mẫu trước khi sản xuất hàng loạt và kiểm tra độ phẳng từng cái một sau khi xử lý, giữ độ chính xác khớp ổn định để thay thế hậu mãi và lắp ráp thiết bị gốc.

Thành phần hợp kim và quá trình ủ

Tấm này bắt đầu bằng tấm hợp kim nhôm 6061, được chọn để có hàm lượng silicon và magie cân bằng, cho phép phản ứng đáng tin cậy đối với quá trình đông cứng kết tủa. Các phôi được xử lý bằng dung dịch ở nhiệt độ 530 độ C trong lò không khí được kiểm soát, giữ trong 45 phút, sau đó làm nguội trong nước ở nhiệt độ môi trường. Quá trình lão hóa nhân tạo diễn ra ở nhiệt độ 175 độ C trong 8 giờ, thúc đẩy sự hình thành các kết tủa Mg2Si mịn trong toàn bộ cấu trúc hạt. Nhiệt độ T6 này mang lại độ bền kéo gần 310 MPa và độ cứng Brinell trên 95 HBW, tạo cho tấm có độ cứng cơ học để chịu được các tác động mở van lặp đi lặp lại mà không bị biến dạng dẻo. Các mẫu ngẫu nhiên từ mỗi lô lão hóa được đo độ dẫn bằng thiết bị dòng điện xoáy, đảm bảo chu trình kết tủa đã bão hòa hoàn toàn trước khi các bộ phận chuyển sang gia công.

Chuẩn bị bề mặt và kiểm soát Burr

Sau khi xử lý nhiệt, các bề mặt trống được cắt bay trên cả hai mặt để loại bỏ lớp đã được khử cacbon và đạt được độ dày ban đầu nhất quán. Việc mài bavia được thực hiện bằng sự kết hợp giữa rung lắc và chải thủ công dưới độ phóng đại, nhắm mục tiêu vào các cạnh cổng và vành lỗ bu lông, nơi các gờ còn sót lại có thể tách ra và làm nhiễm bẩn mạch dầu máy nén. Kiểm tra máy chiếu hồ sơ trên thang phóng đại 20 lần sẽ xác minh rằng tất cả bán kính cạnh đều nằm trong góc vát từ 0,1 đến 0,2 mm, loại bỏ các yếu tố gây căng thẳng. Độ nhám bề mặt cuối cùng, được đo bằng máy đo cấu hình bút tiếp xúc trên các làn đường bịt kín, duy trì ở mức dưới Ra 0,8 micron. Lớp hoàn thiện cao nguyên này cho phép sậy van ngồi đều và giảm đường rò rỉ trong hành trình nén.

Thông số sản phẩm

Tấm van hợp kim nhôm dòng VP057 này, được kết hợp với các bộ phận bịt kín bằng cao su chất lượng cao, là bộ phận lõi được thiết kế chính xác được phát triển đặc biệt cho hệ thống làm mát ô tô, đảm bảo toàn bộ cụm làm mát hoạt động ổn định và hiệu quả.

Hơn Tấm van hợp kim nhôm

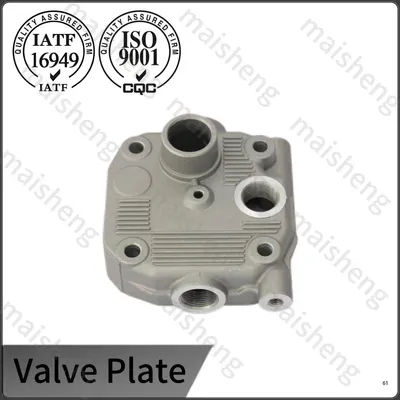

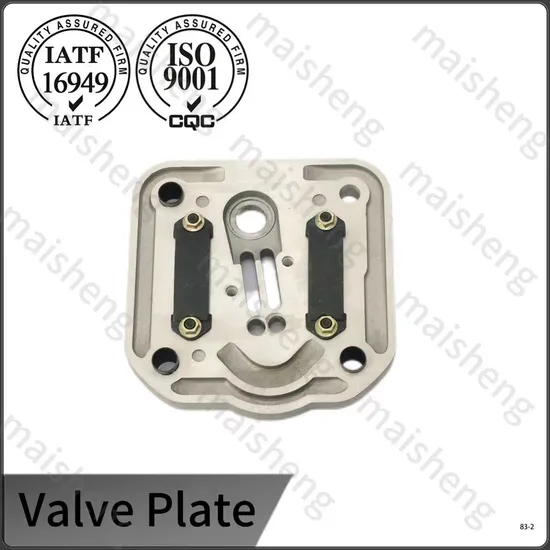

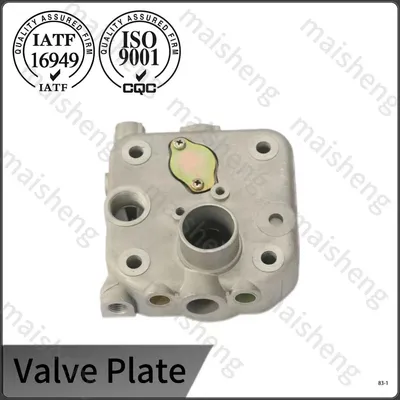

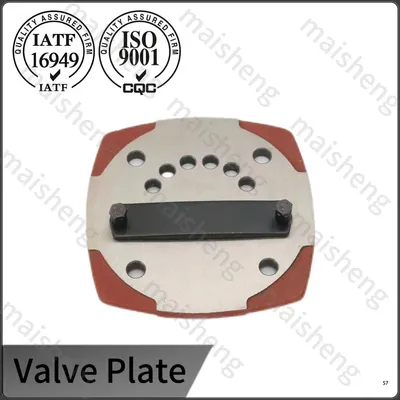

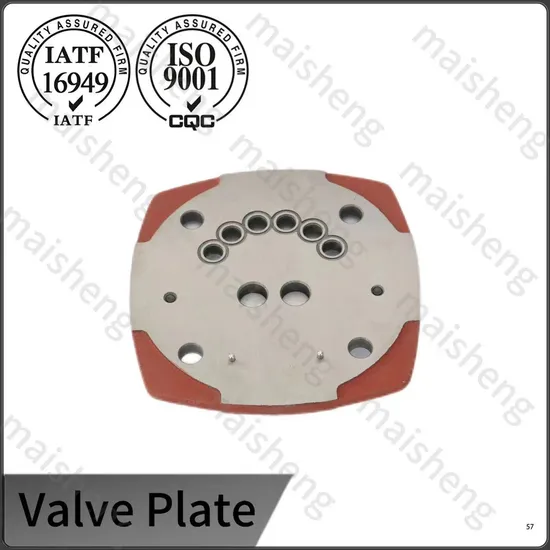

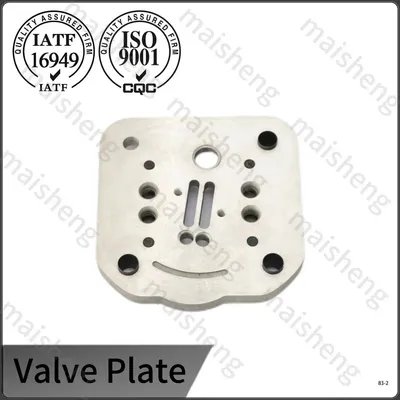

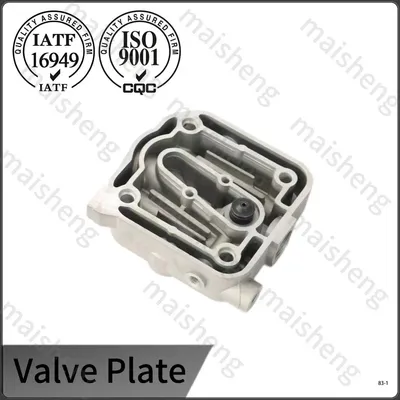

Tấm van hợp kim nhôm được gia công tinh xảo cho thấy bề mặt mịn và dung sai kích thước chính xác sau khi xử lý nghiêm ngặt.

Đo lường kích thước và truy xuất nguồn gốc lô hàng

Độ phẳng được kiểm tra trên từng chi tiết bằng cách sử dụng nguồn sáng natri đơn sắc và mặt phẳng quang học có độ chính xác đã biết. Mẫu vân giao thoa thu được phải thể hiện các dải thẳng, song song, không có vòng khép kín, biểu thị tổng độ lệch dưới 5 micron. Khoảng cách tâm lỗ được xác minh trên máy đo tọa độ trong phòng được kiểm soát nhiệt độ, lấy biên dạng bên ngoài làm mốc chính. Các kích thước quan trọng được ghi lại vào cơ sở dữ liệu kiểm soát quy trình thống kê, trong đó các giới hạn kiểm soát được đặt ở mức cộng hoặc trừ ba độ lệch chuẩn. Mỗi tấm nhận được một mã nhận dạng lô được khắc bằng laser liên kết với chứng nhận nguyên liệu thô, nhật ký xử lý nhiệt, phiên bản chương trình gia công và hình ảnh độ phẳng quang học. Dấu vết lịch sử này, được quản lý theo hệ thống được chứng nhận IATF 16949 của chúng tôi, vẫn có thể truy cập được trong toàn bộ vòng đời sản phẩm và hỗ trợ các yêu cầu tài liệu OEM PPAP.

Kinh nghiệm công ty và chuyên môn về hệ thống làm mát

Với hơn 25 năm kinh nghiệm sản xuất linh kiện ô tô chính xác, cơ sở này đã tích lũy được kiến ​​thức ứng dụng sâu rộng dành riêng cho động lực học van máy nén. Các kỹ sư của chúng tôi duy trì một thư viện tham khảo về tần số tự nhiên của van sậy và các yêu cầu về áp suất chỗ ngồi cho các mẫu máy nén thông thường, cho phép xác định kích thước nhanh chóng của tấm để tránh tiếng ồn cộng hưởng trong phạm vi tốc độ vận hành của động cơ. Cùng một cơ sở sản xuất sản xuất chảo dầu và nắp định giờ bằng nhôm theo chứng nhận IATF 16949 xử lý việc gia công tấm van, đảm bảo áp dụng nhất quán các biện pháp kiểm soát quy trình như giám sát nồng độ chất làm mát, theo dõi tuổi thọ dụng cụ và nghiên cứu độ lặp lại của máy đo trong quy trình. Khi một thiết kế tấm mới được gửi đi sản xuất, báo cáo kiểm tra sản phẩm đầu tiên và nghiên cứu năng lực với mẫu tối thiểu 100 chiếc sẽ được tổng hợp và xem xét trước khi phát hành loạt sản phẩm.

Câu hỏi thường gặp

1. Cần có những bước vận hành tiêu chuẩn hóa nào để lắp đặt tấm van hợp kim nhôm?

A: Làm sạch hoàn toàn các bề mặt lắp của xi lanh và đầu xi lanh để loại bỏ cặn cacbon, mảnh vụn kim loại và chất bẩn còn sót lại; lắp đặt các sậy hút và xả theo hướng luồng khí, sau đó đặt tấm van theo đúng hướng trước sau; siết chặt các bu lông cố định theo chiều ngang theo nhiều giai đoạn theo mômen xoắn được chỉ định trong sổ tay hướng dẫn thiết bị; hoàn thiện cụm đầu bơm và tiến hành kiểm tra độ kín khí khi không tải trước khi vận hành chính thức.

2. Những tín hiệu vận hành bất thường nào cho thấy tấm van hợp kim nhôm bị hỏng?

Trả lời: Máy nén khí không thể đạt được áp suất làm việc định mức và chạy không ngừng trong thời gian dài; có tiếng xì xì liên tục ở khớp đầu bơm; kim loại sắc nhọn va chạm gây ra tiếng ồn bất thường trong quá trình nén; nhiệt độ đầu bơm tăng nhanh sau khi khởi động và có mùi khét; lượng không khí thoát ra giảm mạnh và các dụng cụ khí nén thiếu nguồn điện.

3. Khoảng thời gian khuyến nghị để thay thế tấm van trong máy nén được bảo dưỡng thường xuyên là bao lâu?

Trả lời: Đối với máy nén điều hòa không khí của ô tô chở khách, tấm van thường được kiểm tra sau 60.000 km hoặc 36 tháng, tùy điều kiện nào đến trước. Các phương tiện của đội hoạt động trong môi trường có nhiều bụi hoặc muối ven biển có thể yêu cầu kiểm tra ở quãng đường 40.000 km. Việc đo độ phẳng của tấm và khoảng cách nâng sậy trong quá trình sử dụng sẽ xác định xem có cần thay thế hay không; phải thay mới một tấm có đĩa lớn hơn 0,01 mm hoặc có vết va đập rõ ràng trên dải đệm kín để khôi phục toàn bộ hiệu suất bơm.

4. Nhà máy xử lý các thiết kế tấm tùy chỉnh cho các mẫu máy nén lỗi thời như thế nào?

Trả lời: Khách hàng có thể cung cấp mẫu gốc hoặc bản vẽ kích thước chi tiết. Quy trình thiết kế ngược của chúng tôi bao gồm quét 3D tấm mẫu, tạo mô hình CAD và xác minh các kích thước chức năng quan trọng so với bố cục xi lanh máy nén. Sau đó, một lô nguyên mẫu gồm 5 đến 10 tấm sẽ được gia công, kiểm tra độ vừa vặn và độ phẳng rồi gửi cho khách hàng để lắp ráp thử. Sau khi nguyên mẫu được phê duyệt, các kích thước cuối cùng và thông số kỹ thuật hoàn thiện bề mặt sẽ được khóa trong kế hoạch kiểm soát sản xuất, đồng thời các thiết bị cố định và bộ công cụ chuyên dụng sẽ được lưu trữ cho các đơn đặt hàng lặp lại.
